17 de junio del 2025
La depuradora es el eje del sistema de filtración en una piscina. Por ello, es fundamental saber diferenciar cada uno de los elementos que la componen: cómo son, para qué sirve cada uno, en qué orden se colocan…
La bomba de filtración es el dispositivo que se encarga de hacer circular el agua. Puede ser de velocidad única (funciona a una velocidad fija) o variable (varía la velocidad y el caudal de agua según las necesidades).
El filtro es el recipiente que contiene el medio filtrante (arena, cartucho, diatomeas…) para retener la suciedad al pasar el agua de la piscina.
La válvula selectora es el aparato que dirige el flujo del agua y determina la función concreta que lleva a cabo la depuradora (filtración, recirculación, lavado, enjuague, vaciado y cerrado).

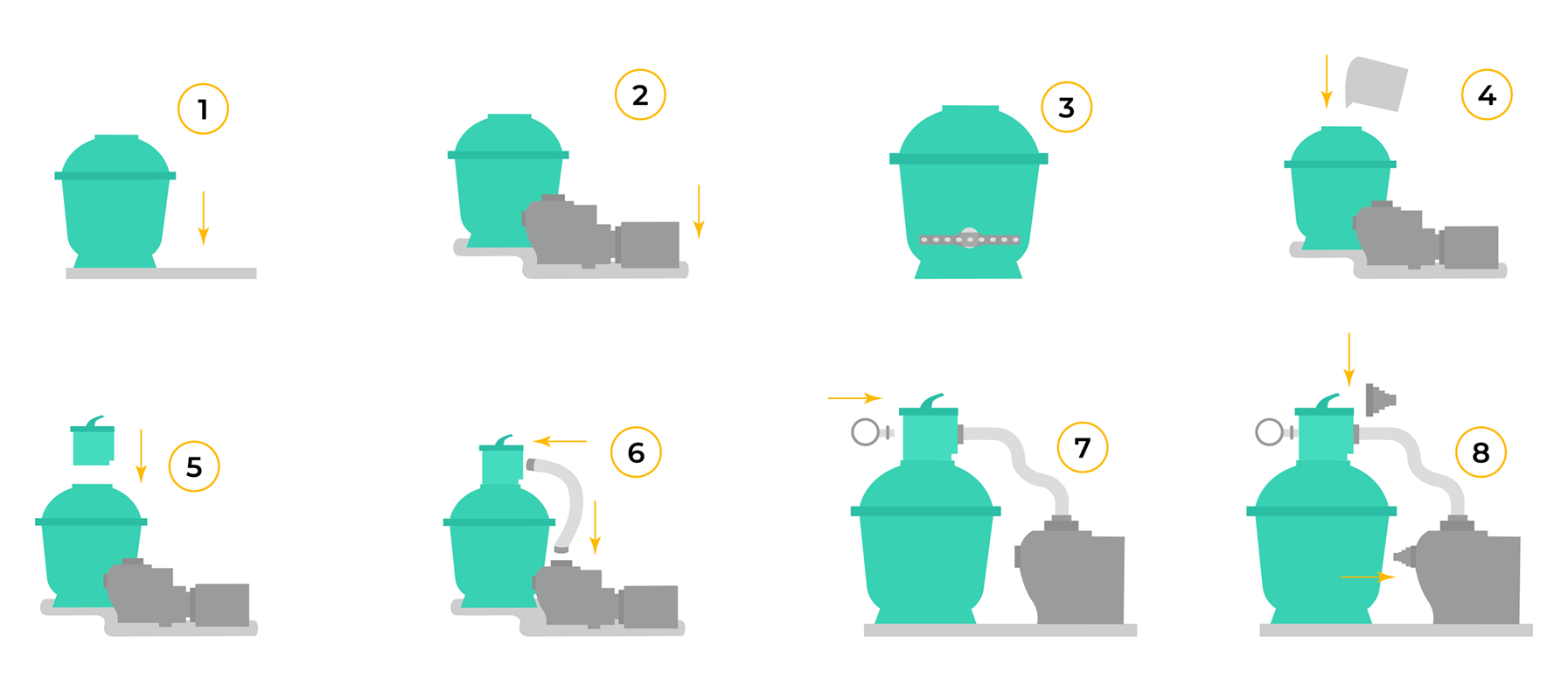

Esquema instalación depuradora piscina
- Fijar la parte inferior del filtro a la base
- Anclar la bomba a la parte de la base que queda libre
- Introducir las crepinas en el filtro
- Rellenar el filtro con arena
- Colocar la válvula selectora en la parte superior del filtro
- Unir la bomba de filtración y la válvula selectora mediante una manguera
- Colocar el manómetro
- Colocar las boquillas de conexión de la depuradora en las que se acoplan los conductos del circuito de filtración

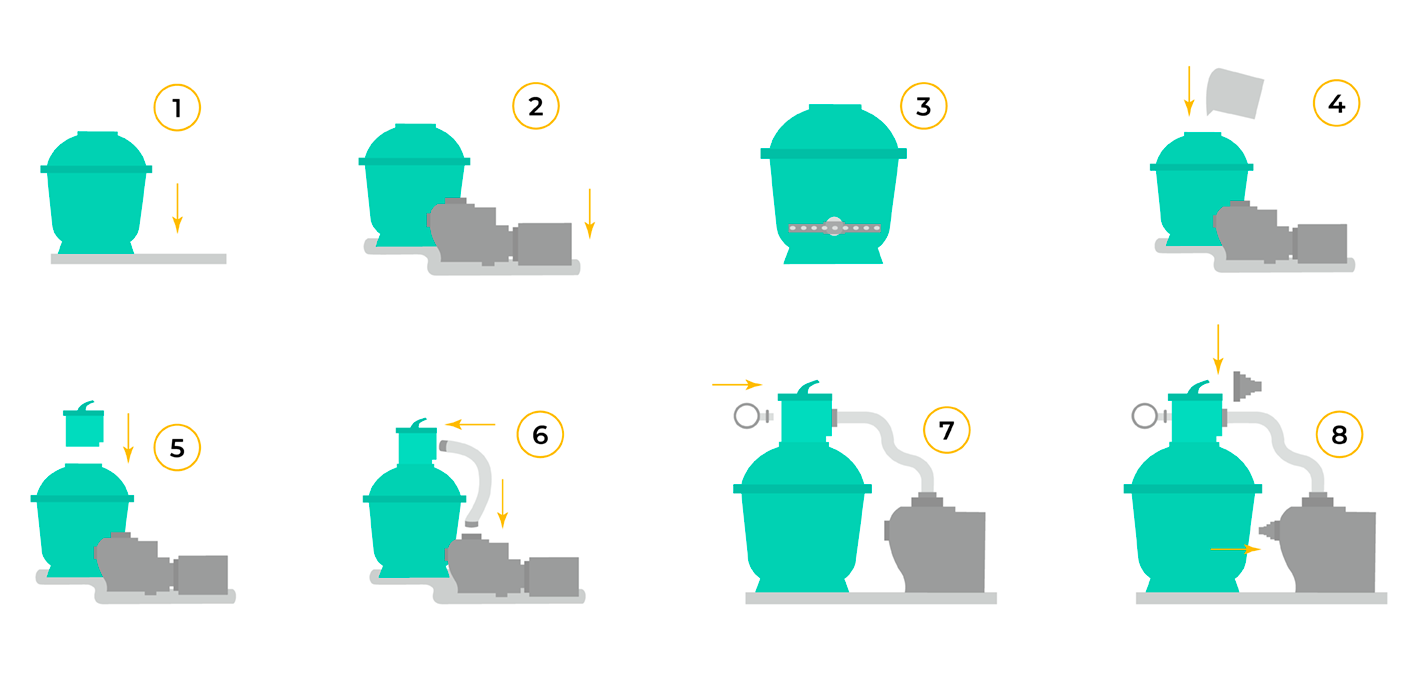

Esquema instalación depuradora piscina
- Fijar la parte inferior del filtro a la base
- Anclar la bomba a la parte de la base que queda libre
- Introducir las crepinas en el filtro
- Rellenar el filtro con arena
- Colocar la válvula selectora en la parte superior del filtro
- Unir la bomba de filtración y la válvula selectora mediante una manguera
- Colocar el manómetro
- Colocar las boquillas de conexión de la depuradora en las que se acoplan los conductos del circuito de filtración

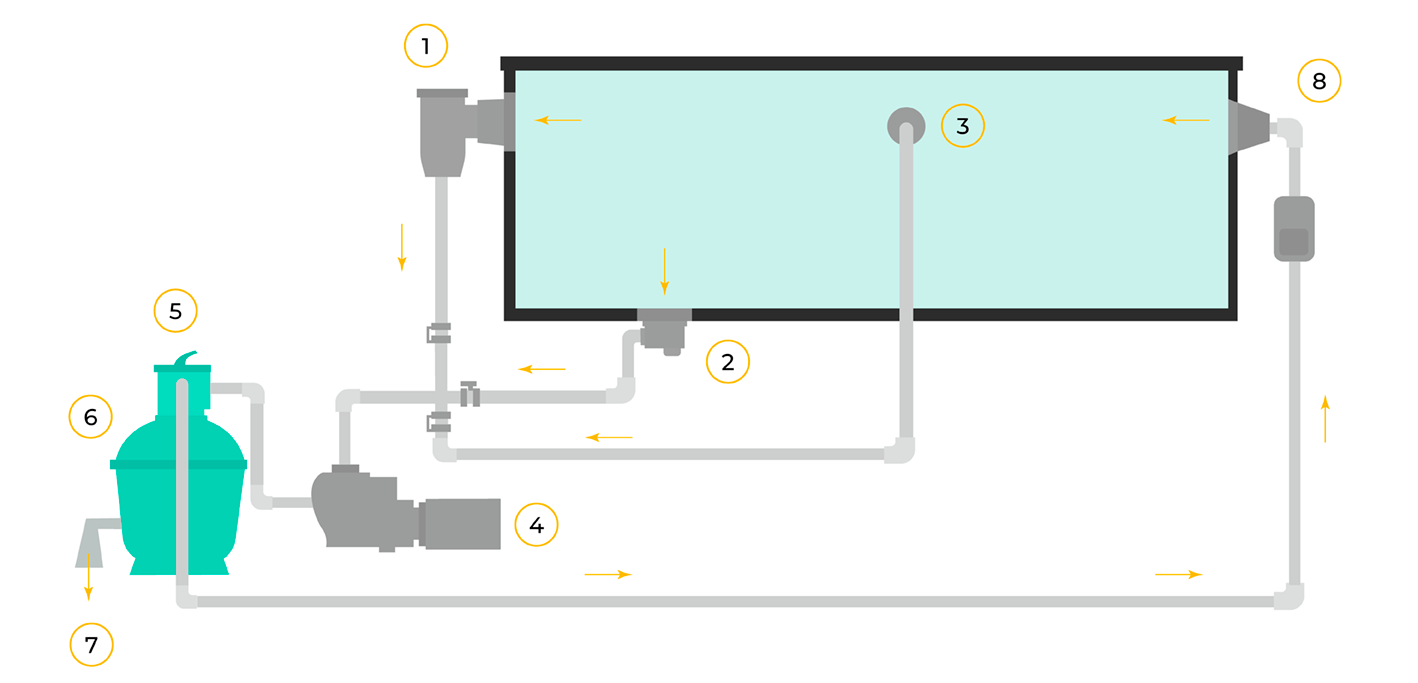

Fontanería esquema depuradora piscina

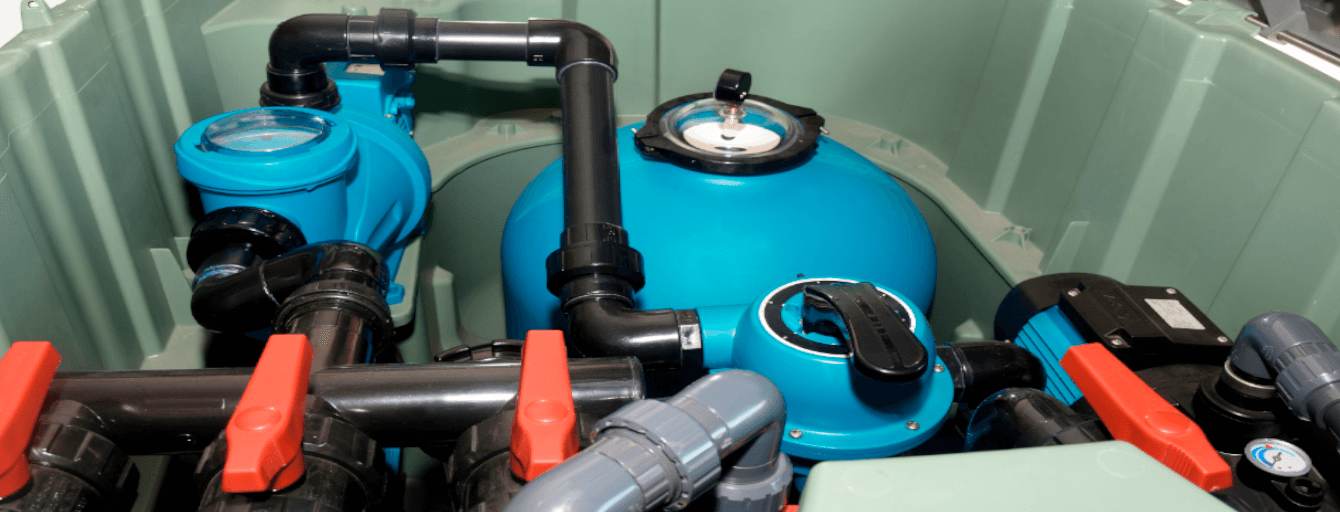

El esquema funcionamiento depuradora piscina no es visible para los usuarios, puesto que está ubicado bajo el terreno o en salas preparadas de forma específica para almacenar los distintos elementos que componen el sistema de filtración.
- Skimmer
- Sumidero o fondo
- Toma de limpiafondos
- Bomba de filtración
- Válvula selectora
- Filtro
- Desagüe
- Boquilla de impulsión o retorno
Los únicos elementos visibles son los skimmers, el sumidero o fondo y la toma del limpiafondos, ya que son las vías de entrada del agua al sistema de filtración. Igualmente, la boquilla de impulsión o retorno también se puede ver al tratarse del punto de entrada que tiene el agua para volver al vaso.
Fontanería esquema depuradora piscina
El esquema funcionamiento depuradora piscina no es visible para los usuarios, puesto que está ubicado bajo el terreno o en salas preparadas de forma específica para almacenar los distintos elementos que componen el sistema de filtración.
- Skimmer
- Sumidero o fondo
- Toma de limpiafondos
- Bomba de filtración
- Válvula selectora
- Filtro
- Desagüe
- Boquilla de impulsión o retorno
Los únicos elementos visibles son los skimmers, el sumidero o fondo y la toma del limpiafondos, ya que son las vías de entrada del agua al sistema de filtración. Igualmente, la boquilla de impulsión o retorno también se puede ver al tratarse del punto de entrada que tiene el agua para volver al vaso.
Fontanería esquema depuradora piscina
El esquema funcionamiento depuradora piscina no es visible para los usuarios, puesto que está ubicado bajo el terreno o en salas preparadas de forma específica para almacenar los distintos elementos que componen el sistema de filtración.
- Skimmer
- Sumidero o fondo
- Toma de limpiafondos
- Bomba de filtración
- Válvula selectora
- Filtro
- Desagüe
- Boquilla de impulsión o retorno
Los únicos elementos visibles son los skimmers, el sumidero o fondo y la toma del limpiafondos, ya que son las vías de entrada del agua al sistema de filtración. Igualmente, la boquilla de impulsión o retorno también se puede ver al tratarse del punto de entrada que tiene el agua para volver al vaso.
Esquema llaves depuradora piscina
Lo más importante que debe saber el propietario de una piscina sobre las llaves de la depuradora es el significado de su posición. Si la llave está en una postura paralela a la tubería, significa que está abierta, mientras que si está en posición perpendicular significa que la tubería está cerrada.
También es fundamental conocer ciertas pautas a la hora de manejar las llaves de la depuradora:
Siempre hay que apagar la depuradora antes de hacer cualquier cambio, puesto que nunca se debe manipular una llave mientras la depuradora está encendida.
No debes dejar las llaves de aspiración (skimmer, limpiafondos y fondo) cerradas cuando la depuradora está encendida, puesto que en este caso la bomba aspira vacío en vez de agua. Por tanto, es necesario dejar siempre alguna de las llaves abierta.
Tampoco tienes que dejar la llave del desagüe cerrada si la válvula selectora se encuentra en posición de ’Lavado’, ‘Enjuague’ o ‘Vaciado’, ya que durante estas operaciones la bomba de filtración impulsa el agua a la tubería del desagüe (aquella que tiene un visor transparente y expulsa el agua de la piscina hacia el exterior).

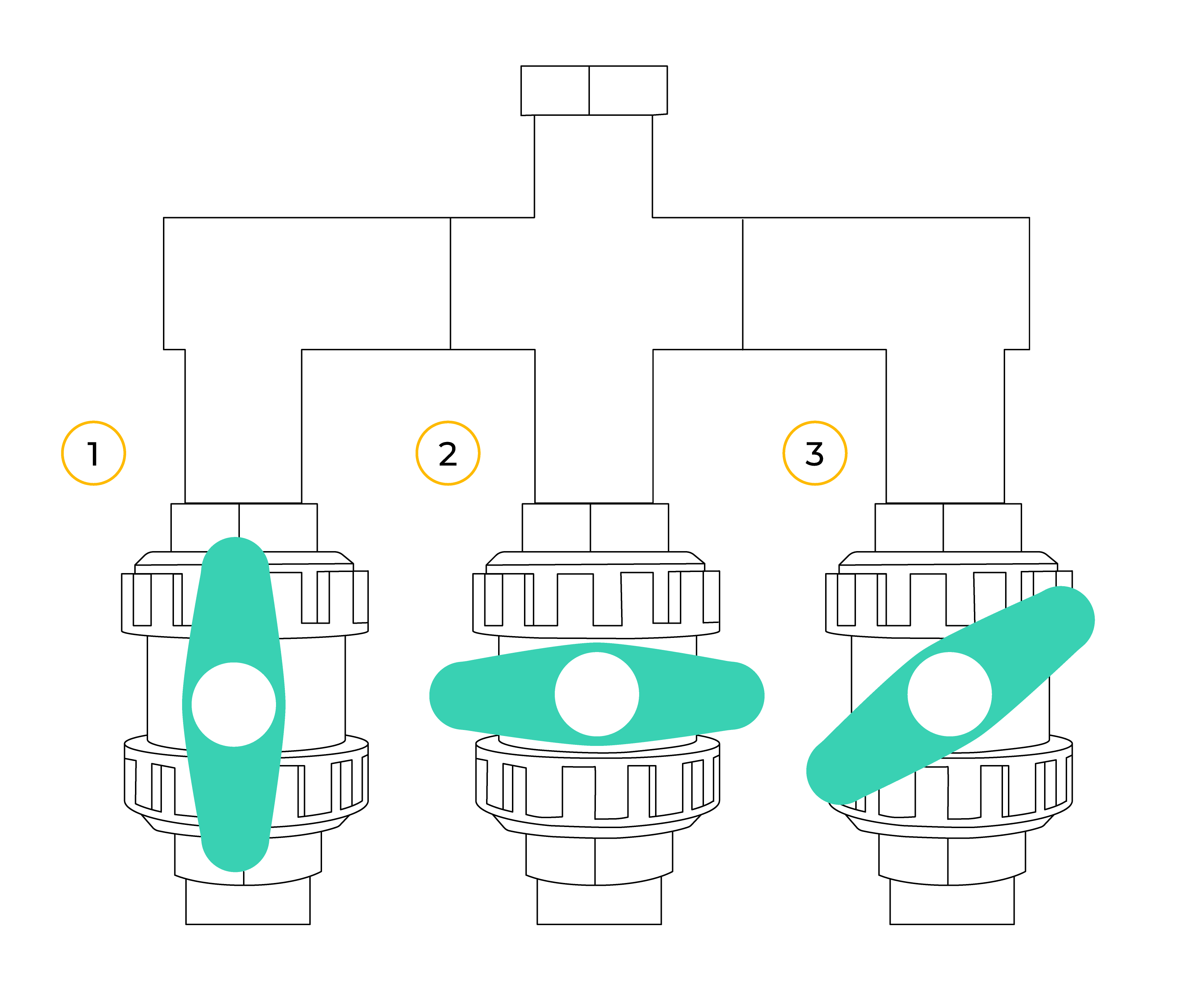

Esquema válvula selectora piscina
- Skimmer
- Limpiafondos
- Sumidero o fondo

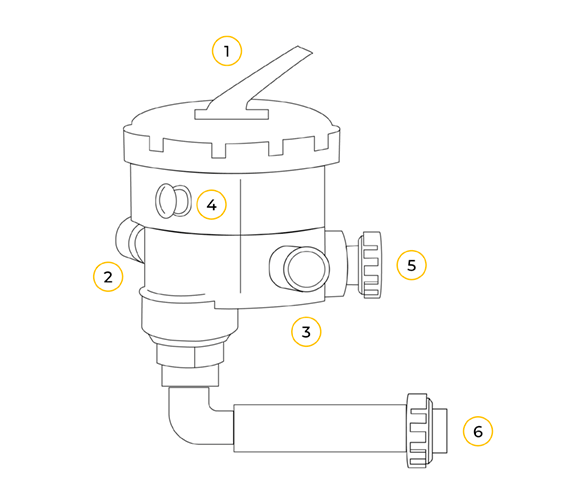

Esquema de depuradora de piscina: tomas de aspiración
- Palanca de selección
- Conexión de la válvula selectora y la bomba de filtración
- Conexión de la válvula selectora y la impulsión
- Conexión de la válvula selectora y el desagüe
- Salida del agua del filtro a la piscina
- Entrada del agua de la piscina al filtro
